Temps de lecture : 12 minutes | Guide technique complet
Chaque année en France, les dommages aux réseaux enterrés lors de travaux représentent plus de 100 millions d’euros de coûts directs, sans compter les interruptions de service et les risques sécuritaires. Face aux obligations réglementaires renforcées et à la complexité croissante du sous-sol urbain, le choix de la bonne méthode de détection devient crucial pour sécuriser vos projets.
Géoradar ou détection électromagnétique ? Ces deux technologies dominent le marché de l’investigation des réseaux enterrés, mais leurs applications, performances et coûts diffèrent considérablement. Ce guide complet vous aide à faire le bon choix selon votre projet, votre budget et vos contraintes techniques.
Découvrez les avantages, limites et cas d’usage optimaux de chaque méthode pour optimiser votre stratégie de détection et éviter les mauvaises surprises sur vos chantiers.
Détection électromagnétique : principe et applications
Comment fonctionne la détection électromagnétique ?
La détection électromagnétique repose sur l’interaction entre un champ magnétique généré et les réseaux conducteurs enfouis. Cette technologie utilise deux modes complémentaires :
Le mode actif consiste à injecter un signal électrique directement sur le réseau cible (via un bornier, vanne ou regard accessible). Un émetteur génère une fréquence spécifique (512 Hz, 8 kHz, 33 kHz) que le récepteur détecte ensuite en surface pour tracer précisément le parcours du réseau.
Le mode passif exploite les signaux naturellement présents sur certains réseaux (50 Hz du réseau électrique, signaux télécoms). Cette approche permet une détection rapide sans connexion physique, idéale pour les reconnaissances préliminaires sur grandes surfaces.
Les équipements professionnels comme le RD8100 (Radiodetection) ou le CAT4+ (Vivax-Metrotech) offrent des performances de localisation métrique avec une profondeur de détection atteignant 5 mètres selon les conditions de sol.
Avantages de la méthode électromagnétique
✅ Rapidité d’exécution exceptionnelle
La détection électromagnétique permet de couvrir plusieurs hectares en une journée. Cette rapidité s’avère particulièrement avantageuse pour les pré-investigations avant travaux ou les diagnostics sur de grandes emprises.
✅ Précision maximale sur réseaux métalliques
Sur les câbles électriques, conduites métalliques et réseaux télécoms, la localisation atteint une précision centimétrique en mode actif. Le traçage temps réel permet un marquage immédiat au sol.
✅ Profondeur de détection importante
Contrairement aux idées reçues, la détection électromagnétique peut localiser des réseaux jusqu’à 5 mètres de profondeur sur sols favorables, performance comparable au géoradar sur ce critère.
✅ Coût d’intervention optimisé
L’efficacité opérationnelle se traduit par des coûts d’intervention réduits, particulièrement intéressants pour les projets avec budgets contraints ou les investigations préventives.
✅ Formation opérateur accessible
La prise en main des équipements nécessite une formation plus courte que l’interprétation géoradar, facilitant la montée en compétences des équipes terrain.
Limites de la détection électromagnétique
❌ Réseaux non métalliques non détectables
Les conduites en polyéthylène (PE), PVC ou fibrociment restent invisibles à la détection électromagnétique classique, limitant son application sur les réseaux d’eau moderne ou gaz basse pression.
❌ Interférences en milieu urbain dense
La densité des réseaux électriques et télécoms génère des interférences qui peuvent masquer certains signaux ou créer des localisations erronées, nécessitant une expertise d’interprétation.
❌ Performance dégradée sur sols conducteurs
Les terrains très humides, argileux ou salés atténuent fortement les signaux électromagnétiques, réduisant la portée et la précision de la détection.
❌ Vision partielle du sous-sol
Cette méthode ne révèle que les réseaux conducteurs ciblés, sans donner d’information sur d’autres structures enterrées (fondations, cavités, objets métalliques parasites).
Cas d’usage optimaux pour la détection électromagnétique
La détection électromagnétique excelle dans plusieurs configurations spécifiques :
Projets de voirie et réseaux secs : localisation précise des câbles électriques, télécoms et éclairage public sur les emprises linéaires (routes, trottoirs, pistes cyclables).
Reconnaissance préalable grande surface : diagnostic rapide avant études détaillées sur zones industrielles, lotissements ou aménagements urbains.
Maintenance préventive : contrôle périodique de réseaux existants, recherche de dérivations ou vérification de conformité post-travaux.
Terrains dégagés périurbains : zones avec faible densité de réseaux où la méthode électromagnétique peut exprimer pleinement ses avantages de rapidité et précision.

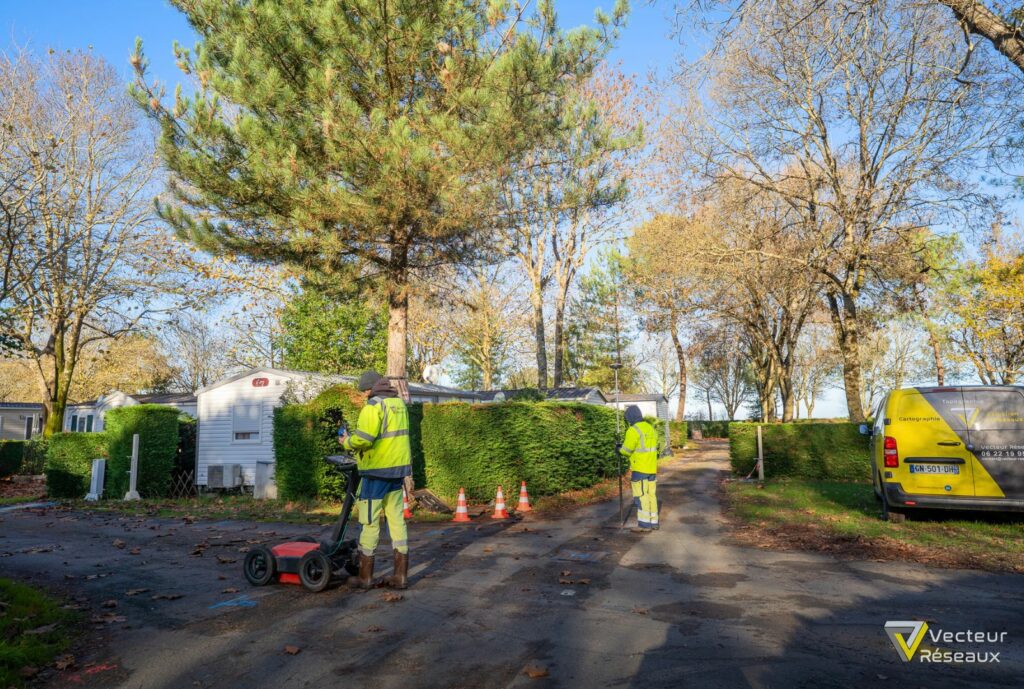

Géoradar : technologie et performances
Principe du radar de pénétration de sol
Le géoradar (Ground Penetrating Radar) émet des ondes électromagnétiques haute fréquence (100 MHz à 2 GHz) qui pénètrent dans le sol et se réfléchissent sur les interfaces présentant un contraste diélectrique. Ces échos sont enregistrés et analysés pour reconstituer une image du sous-sol.
L’interprétation des radargrammes nécessite une expertise technique approfondie pour distinguer les réseaux réels des « faux échos » (racines, variations géologiques, débris). Les équipements de référence comme les GSSI SIR-3000, IDS RIS MF Hi-Bright ou Malå ProEx offrent des résolutions décimétriques.
La fréquence d’antenne détermine le compromis résolution/pénétration : les basses fréquences (100-200 MHz) détectent profondément mais avec moins de détails, tandis que les hautes fréquences (800 MHz-2 GHz) offrent une résolution fine sur les premiers mètres.
Le géoréférencement GPS intégré permet une cartographie précise des découvertes, facilitant la production de plans de récolement exploitables dans les SIG ou logiciels de conception.
Points forts du géoradar
✅ Détection universelle tous matériaux
Le géoradar localise indifféremment les réseaux métalliques, plastiques, béton ou céramique. Cette polyvalence s’avère cruciale pour les réseaux d’eau en polyéthylène ou les canalisations historiques en grès.
✅ Cartographie complète du sous-sol
Contrairement à la détection électromagnétique ciblée, le géoradar révèle l’ensemble des structures enterrées : réseaux, fondations, remblais, cavités, objets divers.
✅ Localisation d’objets spécifiques
✅ Mesure de profondeur précise
L’analyse temps de parcours des ondes fournit une estimation de profondeur fiable (±10 cm), information cruciale pour la planification des terrassements.
✅ Archivage numérique pérenne
Les données géoradar constituent une mémoire numérique du sous-sol exploitable pour de futures investigations ou la mise à jour progressive des plans de réseaux.
Contraintes du géoradar
❌ Investissement technologique élevé
L’acquisition d’un système géoradar professionnel représente un investissement de 80 000 à 150 000 euros, auxquels s’ajoutent les coûts de formation et maintenance.
❌ Expertise technique indispensable
L’interprétation des radargrammes exige une formation spécialisée et une expérience terrain significative pour éviter les erreurs de diagnostic coûteuses.
❌ Limitations géologiques
Les sols très conducteurs (argiles saturées, terrains salés, remblais métalliques) absorbent les ondes radar, limitant drastiquement la profondeur d’investigation.
❌ Temps d’acquisition supérieur
La nécessité de couvrir méthodiquement la zone selon un maillage régulier rallonge la durée d’intervention comparée à la détection électromagnétique.
❌ Post-traitement obligatoire
Les données brutes nécessitent un traitement logiciel (filtrage, migration, interprétation) avant production du rapport final, différant la livraison des résultats.
Applications privilégiées du géoradar
Le géoradar trouve sa justification économique dans plusieurs contextes spécifiques :
Investigations complexes multi-réseaux : zones urbaines denses où coexistent tous types de réseaux (eau, gaz, électricité, télécoms, assainissement) nécessitant une vision globale.
Détection réseaux non métalliques : localisation des conduites d’eau en polyéthylène, réseaux gaz basse pression ou canalisations d’assainissement en PVC.
Recherches spécialisées : localisation de cuves enterrées, fosses septiques, vestiges archéologiques ou investigations géotechniques préalables.
Projets haute valeur ajoutée : aménagements urbains sensibles, infrastructures critiques ou sites classés où l’exhaustivité prime sur les considérations de coût.
Comparatif détaillé : quelle méthode choisir ?
Tableau comparatif synthétique
| Critères | Détection Électromagnétique | Géoradar |
|---|---|---|
| Types de réseaux | Métalliques uniquement | Tous matériaux |
| Précision localisation | ±5 cm (mode actif) | ±10 cm |
| Profondeur maximale | 5 m (conditions optimales) | 3-4 m (terrain favorable) |
| Vitesse d’exécution | Très rapide (5-10 ha/jour) | Modérée (1-2 ha/jour) |
| Coût intervention | 300-600 €/jour | 800-1500 €/jour |
| Conditions de sol | Sensible à l’humidité | Sensible à la conductivité |
| Expertise requise | Formation courte | Formation longue |
| Archivage données | Limité | Complet |
Critères de choix selon votre projet
Choisir la détection électromagnétique si :
- Budget contraint et recherche de réseaux électriques/télécoms principalement
- Grande surface à couvrir rapidement (reconnaissance préalable, diagnostic patrimonial)
- Terrain périurbain avec faible densité de réseaux et bonne accessibilité
- Pré-investigation avant études détaillées pour orienter les investigations complémentaires
- Maintenance préventive de réseaux connus nécessitant une vérification de tracé
Opter pour le géoradar si :
- Présence confirmée de réseaux non métalliques (eau PE, gaz basse pression, assainissement PVC)
- Nécessité de cartographie exhaustive pour projets complexes ou mise à jour de SIG
- Zone urbaine dense avec multiplicité des réseaux et risques d’interférences électromagnétiques
- Investigation avant gros œuvre nécessitant une connaissance précise du sous-sol (fondations, terrassements profonds)
- Recherche d’objets spécifiques non conducteurs (cuves, fosses, vestiges, cavités)
L’approche combinée : le meilleur des deux mondes
L’expérience terrain démontre que la combinaison des deux technologies optimise le rapport performance/coût sur les projets complexes :
Phase 1 – Reconnaissance électromagnétique : identification rapide des réseaux conducteurs sur l’ensemble de l’emprise, délimitation des zones à enjeux et orientation des investigations complémentaires.
Phase 2 – Validation géoradar ciblée : investigation précise des zones critiques, détection des réseaux non métalliques et cartographie exhaustive des secteurs à forts enjeux.
Cette méthodologie réduit les coûts globaux tout en garantissant l’exhaustivité nécessaire à la sécurisation du projet. L’expertise combinée permet d’adapter la stratégie investigation aux spécificités de chaque chantier.
Avantage concurrentiel Vecteur Réseaux : la maîtrise des deux technologies par la même équipe garantit une cohérence d’intervention et optimise la complémentarité des méthodes.
Réglementation et bonnes pratiques
Obligations DT-DICT et investigation complémentaire
Le décret n°2011-1241 du 5 octobre 2011 définit précisément les obligations en matière de détection des réseaux avant travaux. L’investigation complémentaire devient obligatoire dans plusieurs situations :
- Travaux à proximité de réseaux sensibles (gaz, électricité HTA/HTB)
- Zone d’implantation de réseaux marquée « incertaine » sur les plans fournis
- Absence de réponse d’un exploitant à la déclaration de projet de travaux
- Écart supérieur à la classe de précision entre plan fourni et réalité terrain
L’investigation complémentaire doit être réalisée par un organisme certifié disposant des compétences techniques et des assurances adaptées. Le rapport d’investigation engage la responsabilité de l’opérateur sur la fiabilité des informations communiquées.
La réglementation précise que l’investigation doit être adaptée aux enjeux : méthodes non intrusives en première intention, sondages destructifs uniquement si nécessaire et proportionnés aux risques identifiés.
Méthodologie d’intervention professionnelle
Préparation de mission : analyse critique des DT-DICT reçues, identification des incohérences entre exploitants, reconnaissance visuelle terrain et définition de la stratégie d’investigation adaptée.
Protocole de détection : mise en œuvre d’un maillage d’investigation adapté aux enjeux (1x1m en zone sensible, 2x2m en zone courante), paramétrage des équipements selon les conditions de sol et archivage GPS de tous les points de mesure.
Géoréférencement des découvertes : positionnement précis (±10 cm) de tous les réseaux détectés dans un système de coordonnées officielles (RGF93), permettant l’intégration directe dans les SIG des maîtres d’ouvrage.
Marquage et signalisation temporaire : matérialisation au sol selon le code couleur réglementaire, marquage résistant aux intempéries et photographies géoréférencées des découvertes principales.
Rapport d’investigation normalisé : document de synthèse incluant méthodologie mise en œuvre, conditions d’intervention, résultats détaillés avec plans de localisation, recommandations pour la poursuite des travaux et annexes techniques justificatives.
Études de cas pratiques
Cas 1 : Aménagement lotissement résidentiel (détection électromagnétique)
Contexte projet : aménagement d’un lotissement de 47 lots sur 12 hectares à Saintes (17). Présence connue de réseaux électriques BT et télécoms enterrés, nécessité de localiser précisément les tracés avant terrassement des voiries.
Contraintes spécifiques : budget serré, délais courts (intervention en 2 jours), terrain dégagé avec bonne accessibilité, pas de réseaux plastiques identifiés au DT-DICT.
Méthodologie appliquée : détection électromagnétique RD8100 en mode actif sur l’ensemble des réseaux EDF/Orange identifiés, maillage 5x5m sur les zones de voirie projetées, géoréférencement GPS centimétrique.
Résultats obtenus : localisation précise de 2,4 km de réseaux électriques et 1,8 km de câbles télécoms, identification de 3 dérivations non mentionnées aux plans, découverte d’un ancien réseau téléphonique désaffecté.
ROI démontré : coût d’investigation 1 800 € versus économie estimée de 25 000 € (évitement de coupures, réduction des terrassements à proximité réseaux, optimisation du tracé voirie).
Cas 2 : Réhabilitation centre-ville historique (géoradar)
Contexte projet : rénovation complète du réseau d’assainissement rue piétonne à La Rochelle (17), présence de multiples réseaux anciens en matériaux divers, contraintes patrimoniales fortes.
Défis techniques : réseaux non métalliques majoritaires (grès, fonte ancienne, PVC), impossibilité de sondages destructifs, coexistence de 6 concessionnaires différents, plans anciens peu fiables.
Solution géoradar déployée : investigation complète antenne 400 MHz, maillage 0,5×0,5m sur 800 m², post-traitement avancé avec logiciel ReflexW, validation croisée avec archives municipales.
Découvertes majeures : localisation du collecteur principal en grès (1890), identification de 4 branchements non répertoriés, découverte d’une ancienne canalisation fonte obturée, cartographie précise des réseaux secs.
Bénéfices client : réduction de 40% du linéaire de tranchées exploratoires, optimisation du phasage travaux, préservation du patrimoine, livraison d’un SIG exhaustif pour la maintenance future.
Cas 3 : Zone d’activités industrielle (approche combinée)
Contexte projet : extension d’une zone industrielle à Rochefort (17), 25 hectares, tous types de réseaux présents (HT, gaz HP, télécoms, eau potable PE, assainissement).
Stratégie optimisée : Phase 1 détection électromagnétique sur l’ensemble de l’emprise (3 jours), Phase 2 géoradar ciblé sur zones à enjeux et réseaux plastiques (2 jours), Phase 3 validation par sondages ponctuels sur points critiques.
Gains mesurés : réduction de 35% des coûts d’investigation versus approche géoradar seul, exhaustivité garantie, délais respectés, aucun dommage réseau pendant les travaux de terrassement.
Retour maître d’ouvrage : « L’expertise technique combinée de Vecteur Réseaux nous a permis d’optimiser notre budget investigation tout en sécurisant parfaitement notre projet. La connaissance des deux technologies par la même équipe évite les interfaces et garantit la cohérence des résultats. »
Évolutions technologiques et perspectives 2025
Innovations récentes transformant le secteur
Géoradar 3D temps réel : les nouveaux systèmes multi-antennes (IDS FastWave, GSSI StructureScan) permettent une cartographie 3D instantanée du sous-sol, révolutionnant la productivité terrain et la qualité d’interprétation.
Détection électromagnétique multi-fréquences intelligente : les détecteurs nouvelle génération (RD8200, CAT4+ MxL) intègrent des algorithmes d’intelligence artificielle pour filtrer automatiquement les interférences et optimiser la sélection des fréquences.
Fusion de données automatisée : les logiciels de post-traitement (GPR-SLICE, ReflexW, RadExplorer) intègrent désormais des modules de corrélation automatique entre données géoradar et électromagnétiques, accélérant l’interprétation croisée.
Réalité augmentée terrain : les applications mobiles permettent la visualisation temps réel des réseaux détectés superposés à la réalité terrain, facilitant le marquage et la compréhension par les équipes chantier.
Intelligence artificielle et automatisation
L’IA transforme progressivement l’interprétation des données d’investigation :
Reconnaissance automatique de formes : les algorithmes de deep learning identifient automatiquement les signatures caractéristiques des différents types de réseaux dans les radargrammes, réduisant les erreurs d’interprétation.
Prédiction de trajectoire : l’analyse prédictive permet d’extrapoler le tracé des réseaux dans les zones non investiguées, optimisant la stratégie d’investigation complémentaire.
Détection d’anomalies : l’IA identifie automatiquement les incohérences entre différentes sources de données (plans, DT-DICT, mesures terrain), alertant l’opérateur sur les points nécessitant une validation approfondie.
Intégration BIM et maquettes numériques
La digitalisation du BTP accélère l’intégration des données d’investigation dans les maquettes numériques collaboratives :
Géoréférencement automatique : import direct des découvertes dans les logiciels BIM (Autodesk Civil 3D, Bentley MicroStation) avec métadonnées complètes (profondeur, matériau, diamètre estimé).
Mise à jour temps réel : synchronisation des données terrain avec les bases SIG exploitants, contribuant à l’amélioration progressive de la connaissance patrimoniale des réseaux.
Simulation de risques : modélisation 3D des zones d’influence des réseaux pour optimiser l’implantation des ouvrages projetés et quantifier les risques d’interaction.
Conclusion : optimiser votre stratégie de détection
Le choix entre géoradar et détection électromagnétique ne doit jamais être binaire mais adapté aux spécificités de chaque projet. La détection électromagnétique excelle pour les investigations rapides de réseaux conducteurs sur grandes surfaces, tandis que le géoradar s’impose pour la cartographie exhaustive en milieu complexe.
L’approche combinée représente souvent la solution optimale : reconnaissance électromagnétique pour délimiter les enjeux, validation géoradar ciblée pour les zones critiques. Cette stratégie minimise les coûts tout en maximisant la fiabilité des résultats.
Les évolutions technologiques (IA, géoradar 3D, fusion de données) révolutionnent progressivement les pratiques, mais l’expertise humaine reste déterminante pour l’interprétation des données complexes et l’adaptation aux contraintes terrain.
Face aux enjeux réglementaires croissants et à la complexité du sous-sol urbain, investir dans une investigation professionnelle adaptée sécurise votre projet et optimise vos coûts globaux. Une détection ratée coûte toujours plus cher qu’une investigation bien menée.
Sécurisez vos projets avec l’expertise Vecteur Réseaux
Vecteur Réseaux vous accompagne dans vos projets d’investigation avec une double expertise géoradar et détection électromagnétique unique en Nouvelle-Aquitaine :
✅ 15 ans d’expérience terrain sur tous types de projets
✅ Équipements dernière génération (RD8200, GSSI SIR-4000)
✅ Approche conseil personnalisée pour optimiser votre budget
✅ Réactivité garantie : intervention sous 48h
✅ Certification et assurances conformes DT-DICT
🎯 Audit gratuit de votre projet
Nos experts analysent gratuitement vos contraintes pour vous proposer la stratégie d’investigation optimale.
📞 Contact direct : 06 22 19 95 68
📧 contact@vecteur-reseaux.fr
FAQ – Questions fréquentes
Quelle méthode pour détecter une canalisation d’eau en polyéthylène ?
Seul le géoradar peut localiser efficacement les conduites d’eau en PE. La détection électromagnétique nécessite un matériau conducteur pour fonctionner.
Combien coûte une investigation géoradar vs électromagnétique ?
Comptez 300-600€/jour pour la détection électromagnétique vs 800-1500€/jour pour le géoradar. L’approche combinée optimise souvent le rapport coût/performance.
Quelle profondeur maximale de détection ?
Les deux méthodes atteignent 4-5 mètres en conditions optimales, mais les performances dépendent fortement du type de sol et des conditions d’humidité.
L’investigation complémentaire est-elle obligatoire ?
Oui, selon le décret 2011-1241, elle devient obligatoire près des réseaux sensibles ou en cas d’imprécision des plans fournis par les exploitants.
